auひかり マンションV/DXプラン配線方法 |

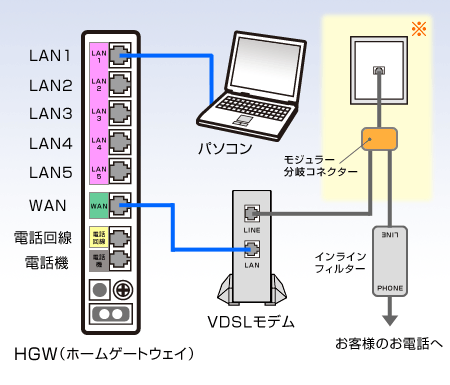

各機器を下図のようなイメージで配線します。
※
宅内の壁面にモジュラージャックの形式によって、配線方法が共用部分の設備によって以下の3通りあります。お客様がどちらのパターンにあたるのかは、マンション共用部分の工事後にKDDI(株)よりご連絡させていただく接続パターンを確認してください。
パターン1: |
モジュラーが1個の場合、上の図の通り接続してください。 |
パターン2: |

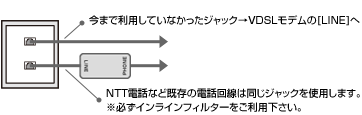

これまで使用していなかったモジュラージャックをVDSLモデムに接続してください。※モジュラー分岐コネクターは利用しません。
 |
パターン3: |
これまで使用していたモジュラージャックをモジュラー分岐コネクターを利用して、下図の通り接続してください。
 |
機器の配線を行う場合、必ずHGWの電源が入っていない状態で行ってください。 |
|
