設定マニュアル[インターネット接続設定]


auひかり ホームプラン接続・設定方法

マンションV/DXプランの配線方法/番号ポータビリティの場合
各機器を下図のようなイメージで配線します。

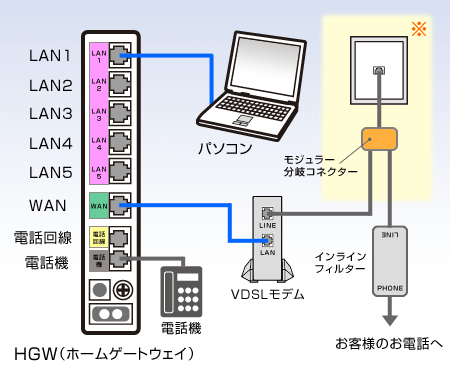

図:ひかりone 電話サービス配線方法


宅内の壁面にモジュラージャックの形式によって、配線方法が共用部分の設備によって以下の3通りあります。お客様がどちらのパターンにあたるのかは、マンション共用部分の工事後にKDDI(株)よりご連絡させていただく接続パターンを確認してください。

パターン1: モジュラーが1個の場合、上の図の通り接続してください。

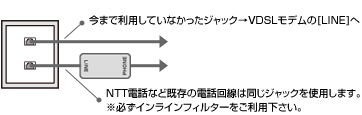

パターン2: これまで使用していなかったモジュラージャックをVDSLモデムに接続してください。※モジュラー分岐コネクターは利用しません。
パターン3: これまで使用していたモジュラージャックをモジュラー分岐コネクターを利用して、上図の通り接続してください。


機器の配線を行う場合、必ずHGWの電源が入っていない状態で行ってください。


マンションV/DXプランの配線方法/KDDI番号をご利用の場合
各機器を下図のようなイメージで配線します。

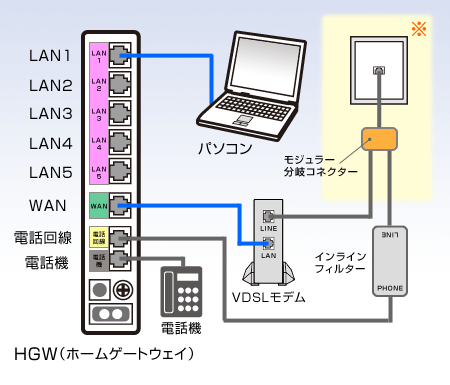

図:ひかりone 電話サービス配線方法


宅内の壁面にモジュラージャックの形式によって、配線方法が共用部分の設備によって以下の3通りあります。お客様がどちらのパターンにあたるのかは、マンション共用部分の工事後にKDDI(株)よりご連絡させていただく接続パターンを確認してください。

パターン1: モジュラーが1個の場合、上の図の通り接続してください。
パターン2: これまで使用していなかったモジュラージャックをVDSLモデムに接続してください。※モジュラー分岐コネクターは利用しません。
パターン3: これまで使用していたモジュラージャックをモジュラー分岐コネクターを利用して、上図の通り接続してください。


機器の配線を行う場合、必ずHGWの電源が入っていない状態で行ってください。
