設定マニュアル[インターネット接続設定]


auひかり ビデオ・チャンネル(TVサービス)の設定・接続方法

配線方法[ auひかり マンションV/DXプラン(KDDI番号利用の場合) ]

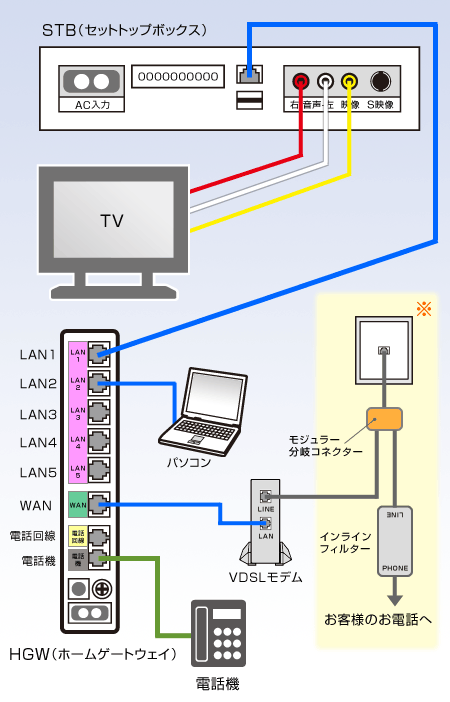

各機器を下図のようなイメージで配線します。

図:ひかりone TVサービス配線方法

HGW(ホームゲートウェイ)とONUをLANケーブルで接続すると自動的にインターネット接続および、ひかりone TVの設定を行います。

宅内の壁面にモジュラージャックの形式によって、配線方法が共用部分の設備によって以下の3通りあります。お客様がどちらのパターンにあたるのかは、マンション共用部分の工事後にKDDI(株)よりご連絡させていただく接続パターンを確認してください。

パターン1: モジュラーが1個の場合、上の図の通り接続してください。
パターン2: これまで使用していなかったモジュラージャックをVDSLモデムに接続してください。※モジュラー分岐コネクターは利用しません。
パターン3: これまで使用していたモジュラージャックをモジュラー分岐コネクターを利用して、上図の通り接続してください。

機器の配線を行う場合、必ずHGWの電源が入っていない状態で行ってください。
